Areas Urbanas

La segunda restricción es muy similar a las anteriores. En este ocasión, en lugar de intentar proteger la hidrografía de posibles impactos medioambientales, será la población residente en esta zona la que trataremos de mantener a salvo de la influencia de nuestra actividad.

Las zonas urbanas además de contar con una mayor densidad de población, son terrenos relativamente caros en los que no compensa establecer nuestra actividad. En muchos casos, dependiendo de la legislación, podemos encontrarnos con la prohibición expresa de localizar actividades no deseadas en este entorno.

Primeros pasos:

Añadir la capa “Urbano” al espacio de trabajo:
Desde el menú principal: File > Add Data... o mediante el icono Add Data.
A decir verdad, no sería necesario para realizar la operación buffer, pero al igual que en el paso anterior, nos permite comparar el área generada con la disposición de los elementos de la capa "Urbano"

De nuevo, utilizaremos la herramienta buffer para generar el área de influencia.
Desplegamos la ventana ArcToolbox mediante su icono
La herramienta buffer se encuentra en:
ArcToolbox > Analysis Tools > Proximity > Buffer
Al activarla nos aparecerá una ventana en la que podemos configurar las opciones del buffer.

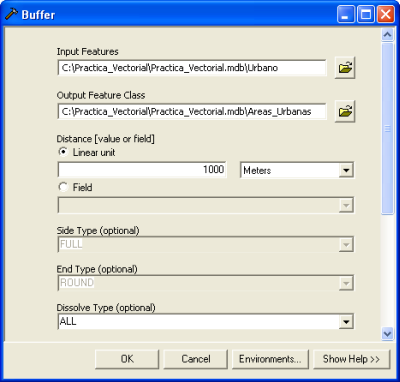

Configuración del buffer de la capa Urbano:


Capa que vamos a utilizar:
Input Features = Urbano

Nombre y ruta de la nueva capa con el buffer:
Output Feature Class = C:\Practica Vectorial\Practica_Vectorial.mdb\Area_Urbana

Valor o campo a utilizar como distancia:
[value] Linear unit = 1000 Meters.
Usamos el valor constante que nos da el enunciado

Las opciones Side Type y End Type nos aparecerán deshabilitadas en los buffers generados a partir de elementos superficiales.

Tipo de fusión de los buffers individuales:
Dissolve Type = ALL
De este modo combinaremos los buffers de cada embalse, en un solo registro .

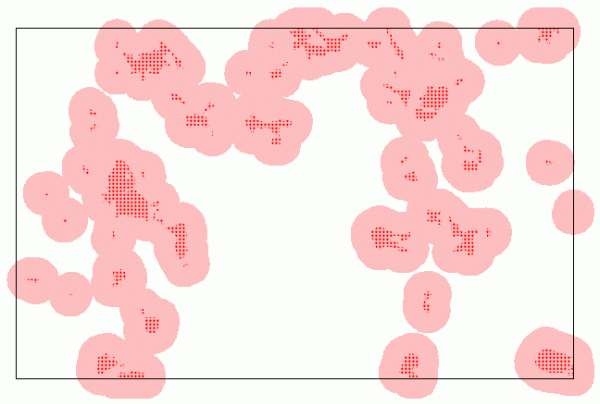

Capa Area_Urbana:


El área de influencia urbana supone más del 47% de la superficie de la hoja.
Al igual que en otros buffers anteriores, sobrepasa el límite de la zona de trabajo, por lo que si lo deseamos, podemos recortarla con la herramienta de superposición vectorial "Clip":
ArcToolbox > Analysis Tools > Extract > Clip
- Input Features: Area_Rios o Area_Embalses
- Clip Features: Hoja_Fondo
